- 樓承板與鋼梁怎樣結合？
- 作者：樂上樓承板技術部
- 類別：樓承板百科
- 瀏覽次數：2276
- 發表時間：2018-03-01
樓承板與鋼梁結合結合其實很簡單，就是通過栓釘焊接將兩者結合。栓釘起到抗剪作用。

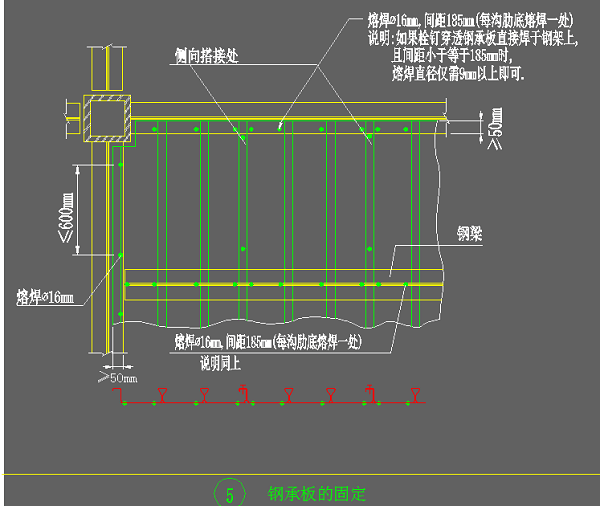

（樓承板與鋼梁栓釘焊接大樣圖）
首先，我們來看樓承板板邊的栓釘焊接， 樓承板搭接在鋼梁上至少50mm，垂直于板肋方向，一般會用直徑16的栓釘間距185mm，（這里是以YXB65-185-555為例）規范上最大間距350mm。平行于板肋方向，16的栓釘間距小于等于600mm。
接著是樓承板與中間梁的栓釘接，同垂直板肋方向相同。但對于鋼梁的梁寬需要注意，一般設計院會出具說明， 鋼梁翼緣寬度＜200，采用單排栓釘，200≤鋼梁翼緣寬度≤350，采用雙排栓釘，鋼梁翼緣寬度＞350,采用三排栓釘。間距都為200mm。
這里根據這個圖我們還可以說一下閉口板的板與板的搭接，也就是圖中的側向搭接，是通過自攻釘，一般選用#12（直徑5）的，間距小于等于900mm。
作者：上海樂上壓型鋼板技術部
